Micro-nano positionnement

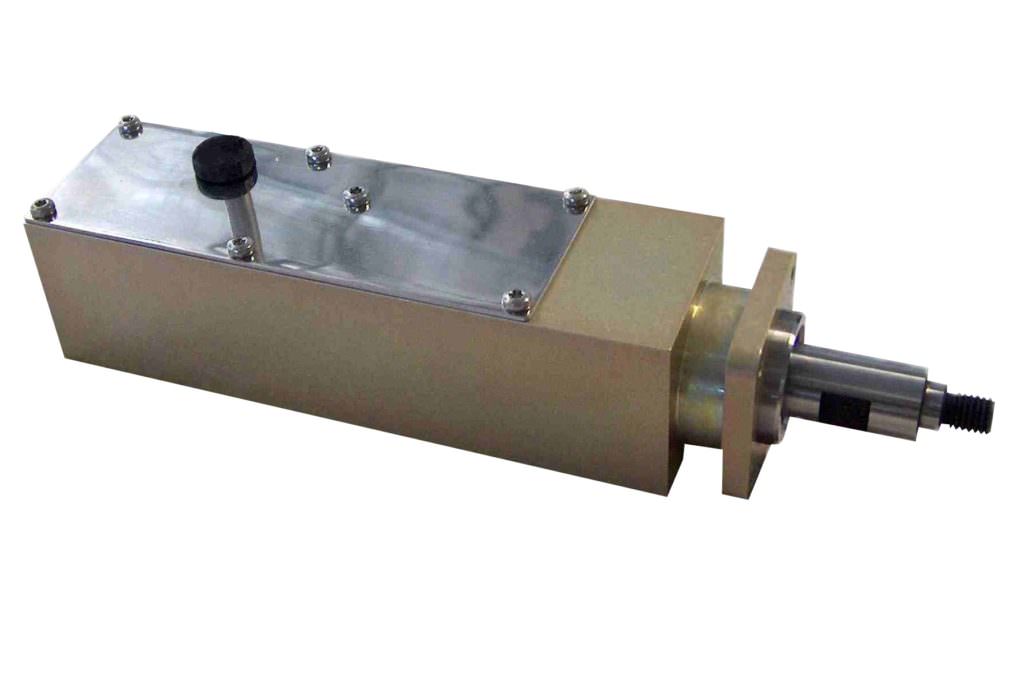

verin-micro-positionnement-applications-spatiales-VMP-60

VMP-60 Applications spatiales

Vérin de micro-positionnement
  • Grande rigidité axiales & radiales
  • Stabilité thermomécanique
  • Motoréducteur pas à pas
  • Compatible aux environnements particulier : UHV, -80°C à +60°C, atmosphère CO², chocs, ...
  • Course : 60mm
  • Résolution : 50nm / pas
Télécharger la fiche produit
: VMP-60 Applications spatiales

Contrôleur 4 axes

Moteur CC avec codeur
  • Mouvement absolu et relatif
  • Déplacement moteur asservi sur codeur optique intégré à l’actionneur
  • Fins de course (positif et négatif) pouvant être inversés/désactivés par configuration logicielle
  • Alimentation: +3.3V, +5V, -5V et +12V
  • Communication: CAN et RS485 ( ASCII)
  • Poids: 350 g
Télécharger la fiche produit
: Contrôleur 4 axes

Inserteur

Insérer, positionner et orienter un objet dans une enceinte à vide
  • Equipé d’un positionneur à 6 degrés de liberté de grande précision
  • Masse maximale de l’objet à insérer : 2.5 Kg
  • Fonctionnement sous vide
  • Durcissement aux champs électromagnétique et compatible nucléaire
Télécharger la fiche produit
: Inserteur

Rack de pilotage – PROFINET

Commande par PROFINET
  • Avec lecture codeur incrémental et ENDAT
  • 12 moteurs pas à pas
  • Déplacement absolu et relatif
  • Avance moteur par pas entier ou demi pas
  • Moteur type bipolaire
  • Dimensions : 450mm x 3U x 210mm

Table de micro-positionnement XSZ

3 axes : Tx Ts Tz
  • Positionnement précis d'optiques ou de capteurs
  • Composé de 3 étages : 2 platines de translation (Tz et Tx) et 1 actionneur TMP (Ts)
  • Motorisation pas à pas hybride 2 phases : 200 pas/tour
  • Stabilité de position hors alimentation en énergie
  • Chaque étage est équipé d'un codeur linéaire incrémental
Télécharger la fiche produit
: Table de micro-positionnement XSZ

Boîtier de pilotage 2 axes

Moteurs pas à pas sans codeur
  • Système autonome 2 axes, pilote jusqu’à 2 actionneurs
  • Moteurs pas à pas bipolaire 4 fils
  • Alimentation : +24V ±10% (convertisseur AC/DC fourni)
  • Dimensions : Convertisseur AC/DC : 50 x 115 x 35mm

Rack de pilotage – CAN

Commande par CAN
  • Avec lecture codeur incrémental & ENDAT
  • 16 moteurs pas à pas
  • Commande par bus CAN, Ethernet ou USB
  • Déplacement absolu et relatif
  • Avance moteur par pas entier ou demi-pas
  • Moteur type bipolaire
  • Dimensions 450mm x 3U x 210mm
Télécharger la fiche produit
: Rack de pilotage – CAN

Boitier de pilotage 2 axes

Moteur pas à pas sans codeur
  • Système autonome avec contrôleur deux axes
  • Chaque axe est indépendant et dispose d’une entrée de commande analogique
  • Permet un asservissement de position externe
  • Capacité de gérer capteur fins de course et capteur d’origine
  • Dimensions : 290 x 180 x 120 mm
  • Communication : RS232 (Trame ASCII)
  • Alimentation : 85-240VAC/50-60Hz
Télécharger la fiche produit
: Boitier de pilotage 2 axes

Passerelle de communication

Profinet / IO to Can
  • Passerelle d’interface bidirectionnelle entre réseau PROFINET et bus CAN
  • Structure évolutive: grande personnalisation aux demandes client
  • Buffer interne: transmission de données à haute vitesse
  • Alimentation: 24VDC / 100mA (VDC)
  • Encombrement: Format Europe rackable 100 x 160 mm
Télécharger la fiche produit
: Passerelle de communication

Carte de pilotage

Moteur pas à pas avec codeur
  • Moteur pas à pas bipolaire avec interface codeur mono axes
  • Déplacement absolu et relatif
  • Déplacement moteur par pas entiers ou demi-pas
  • Codeur incrémental ou absolu (ENDAT)
  • Alimentation : 24 V
  • Pilotage des cartes par CanOpen
Télécharger la fiche produit
: Carte de pilotage

Carte de pilotage

2 moteurs pas à pas
  • Moteur pas à pas bipolaire
  • 2 entrées fin de course (positif et négatif) pouvant être inversées
  • Pilotage : utilisation bus CAN avec protocole CanOpen pour pilotage des cartes
  • Pilotage : Passerelle USB pour pilotage via une interface Window fournie
  • Format Europe (100mm x 160mm) rackable
Télécharger la fiche produit
: Carte de pilotage

Contrôleur 2 axes

Carte de pilotage moteur pas à pas sans codeur
  • Moteur pas à pas bipolaires
  • Fins de course (positif & négatif pouvant être inversés/désactivés)
  • Mouvement absolu et relatif
  • Déplacement moteur par pas entier, 1/2pas, 1/4 pas ou 1/16pas
  • Encombrement : 130 x 50 x 20mm
  • Alimentation : +12-24VDC±5%3A
Télécharger la fiche produit
: Contrôleur 2 axes

Plateau planimétrique

PPR 2-2-2-14200-35-0-171
  • Liberté en rotation et translation de grande précision
  • Supporte des effort suivant ses axes jusqu’à 14200N
  • Fiable et robuste
  • Compatible en salle blanche
  • Encombrement: 490 x 480 x 190 (mm3)
Télécharger la fiche produit
: Plateau planimétrique

Plateau planimétrique

Plateau planimétrique PPR 2-2-2-7000-1-0-0
  • Liberté en rotation et translation de grande précision
  • Supporte des efforts suivant ses axes jusqu’à 7000N
  • Fiable et robuste
  • Compatible en salle blanche
  • Encombrement: 250 x 200x 150 (mm3)

Rotule 350-50

Rotule 3 axes de mouvements
  • Assure la liaison avec les éléments déplacés
  • Aucun jeu
  • Excellente tenue mécanique intrinsèque assurant une sécurité de soutien
  • ISO 6
  • Disponible en version charges réduites
  • Grande raideur suivant les 3 axes de mouvements
Télécharger la fiche produit
: Rotule 350-50

Positionneur 3 axes EROS

Positionneur pour dispositif de détection neutronique
  • Concept basé sur une cinématique de type tri-glide
  • Réglage du système de détection par rapport aux échantillons mesurés
  • Enceinte mécanosoudée en alliage d’aluminium équipé d’un blindage neutronique
  • Dispositif de détection composé d’un mono compteur intégré sur un positionneur 2 axes et d’un multi compteur fixe

Positionneur 3 axes

Positionneur 3 axes pour cibles
  • Assure mouvements de grande précision
  • Réglages suivant θX, θY et θZ
  • 2 actionneurs d’orientation et 1 actionneur de rotation
  • Course ±5° (θX, θY et θZ)
  • Résolution : 50µrad
  • Précision : ±50µrad
  • Classe propreté (10, 100, 1000 ou 10 000) et Vide (10-6 mbar)
Télécharger la fiche produit
: Positionneur 3 axes

Positionneur multi-axes AXOC

Positionneur multi-axes de miroirs de focalisation
  • Positionneur KB
  • Compact, grande rigidité et stabilité élevée
  • Compatible avec l’Ultra vide
  • 2 systèmes de positionnements : un à 6 axes (3 translations, 2 rotations et 1 rotation manuelle) et le deuxième à 5 axes (2 translations, 1 rotation et 2 rotations manuelles)
  • Course : +/- 5mm
  • Résolution : 5µm
  • Précision : 10µm

Positionneur multi-axes Nanoscopium

Pour miroirs de focalisation
  • Cinématique adaptée à la minoration des mouvements parasites
  • Supportage et refroidissement par eau des miroirs
  • Grande rigidité et stabilité élevée
  • Compatible avec l’Ultra Vide (UHV 10-10 mbar)
  • 5 DDL : 3 rotations et 2 translations
  • Course : ± 4mm
  • Résolution : < 100nm

AEB 75 V1

Actionneur Electromagnétique Bistable
  • Permet d’obtenir 2 positions stables à des fréquences élevées
  • Conception basé sur utilisation de deux électroaimants
  • Transformation de signal rectangulaire en un déplacement grâce à l’électronique de pilotage
  • Utilisation possible d’outillages différents sur la partie mobile selon besoin
  • Temps de déplacement : 3ms
  • Durée de maintien mini 10ms

AEHF

Actionneur électromagnétique et haute fréquence
  • Actionneur linéaire HF, ouverture/fermeture de valve, injection d’effort, …
  • Très petite dimension
  • Mouvement à haute fréquence
  • Tête de dispense et électronique de commande fournie sur demande
  • Course : 150µm
  • Fréquence maximale : 1000 Hz
  • Compatible aux environnements difficile : humidité de l’air, chocs, vibrations, poussières
Télécharger la fiche produit
: AEHF

AEMDF 1000-5000

Actionneur Electromagnétique Micrométrique (Déplacement & Force)
  • Lauréat du Micron d’or 2010
  • Génère force ou déplacement de haute précision asservi en dynamique
  • Moteur électromagnétique linéaire
  • Guidage par liaison déformable: pas de frottement parasite, haute précision et répétabilité, pas d’entretien
  • Compact
  • Course : jusqu’à 2mm
  • Effort : +5N à -5N
  • Précision en déplacement : 2µm
Télécharger la fiche produit
: AEMDF 1000-5000

µAME 12 – Space

Actionneur Mirométrique d'Effort miniature
  • Conception brevetée
  • Génère des efforts bidirectionnels de grandes précision
  • Couplage sans frottement parasite
  • Maintien stable et constant de l’effort hors énergie
  • Compatible à des contraintes spatiales
  • Effort: ± 12N
Télécharger la fiche produit
: µAME 12 – Space

µAME 30

Actionneur micrométrique d'effort miniature
  • Conception brevetée
  • Génère des efforts bidirectionnels de grandes précision
  • Moteur courant continu, équipé d’un codeur
  • Maintien stable et constant de l’effort hors énergie
  • Tige à montage flottant
  • Effort: ± 30N
Télécharger la fiche produit
: µAME 30

µAME 5

Actionneur Micrométrique d'Effort miniature
  • Génère des efforts bidirectionnels de grande précision
  • Moteur courant continu, équipé d’un codeur
  • Maintien stable et constant de l’effort hors énergie
  • Tige à montage flottant
  • Plus petit actionneur de notre gamme µAME
  • Effort: ± 5N

µAME 50

Actionneur Micrométrique d'Effort miniature
  • Conception brevetée
  • Génère des efforts bidirectionnels de grandes précision
  • Moteur pas à pas, courant continu, équipé d’un codeur
  • Maintien stable et constant de l’effort hors énergie
  • Tige à montage flottant
  • Effort: ± 50N
Télécharger la fiche produit
: µAME 50

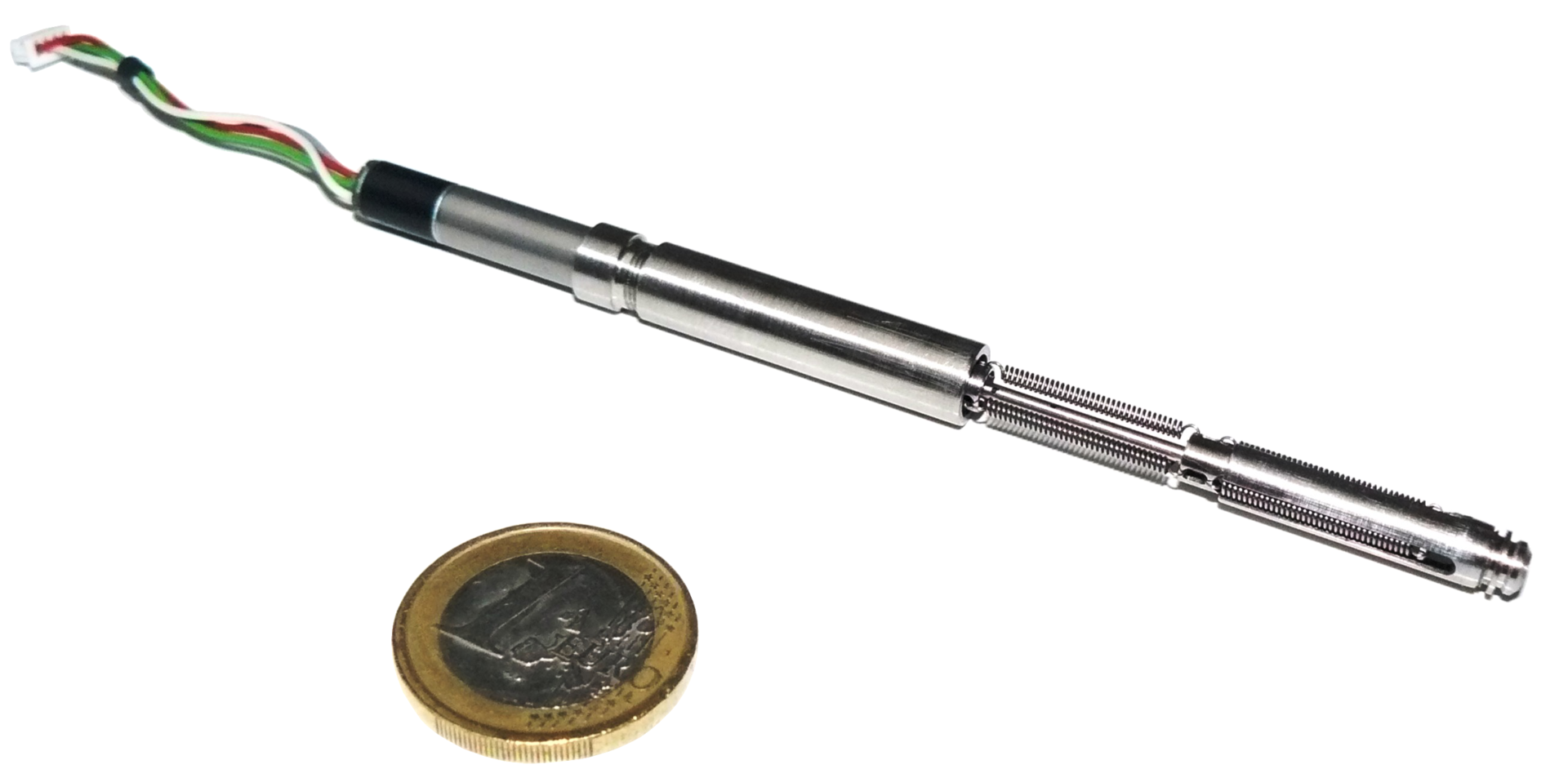

µAME 17 moteur pas à pas

Actionneur Micrométrique d'Effort miniature
  • Conception brevetée
  • Haute résolution et grande stabilité
  • Encombrement minimal
  • Résolution nanométrique
  • Moteur pas à pas
  • Tige à montage flottant
  • Effort: ± 17N
Télécharger la fiche produit
: µAME 17 moteur pas à pas

µAME 7

Actionneur Micrométrique d'Effort miniature
  • Génère des efforts bidirectionnels de grande précision
  • Moteur courant continue équipé d’un codeur
  • Maintien stable et constant de l’effort hors énergie
  • Tige à montage flottant
  • Effort: ± 7N
Télécharger la fiche produit
: µAME 7

AME 150N

Actioneur Micrométrique d'Effort
  • Moteur pas à pas
  • Réducteur
  • Roulements
  • Vis sans fin-écrou
  • Ressort
  • Acier inoxydable
  • Electronique de pilotage sur demande
Télécharger la fiche produit
: AME 150N

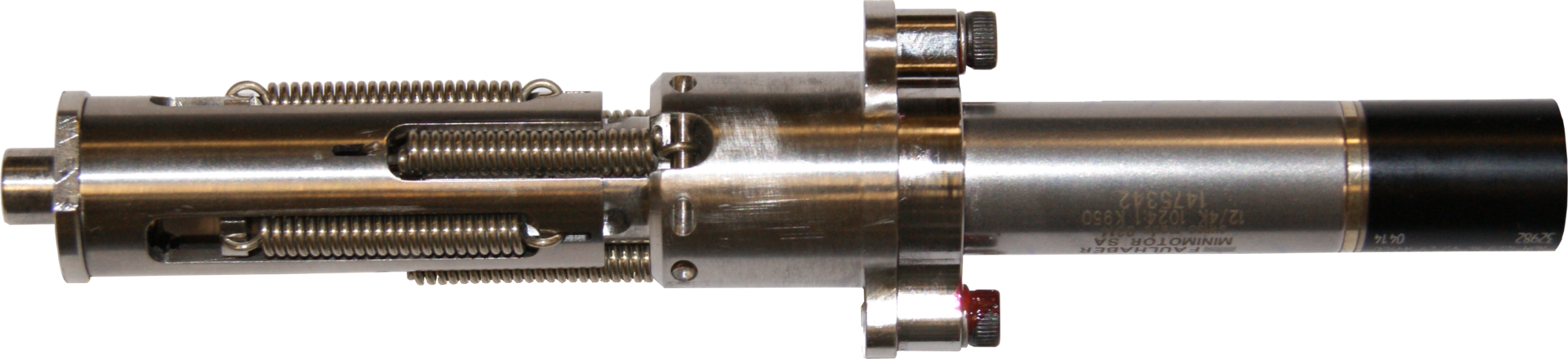

AME 30

Actionneur Micrométrique d'Effort
  • Efforts Bidirectionnels de grande précision
  • Maintien stable et constant de l’effort hors énergie
  • Tige de sortie à montage flottant: accepte désalignement angulaire et radiaux sans engendrer de frottements parasite
  • Très faible statisme
  • Effort développé: ± 30N
  • Course: ±100µm
Télécharger la fiche produit
: AME 30

AME 20

Actionneur Micrométrique d'Effort
  • Conception brevetée
  • Efforts bidirectionnels de grande précision
  • Moteur pas à pas
  • Maintien de l’effort stable et constant hors énergie
  • Très faible statisme
  • Tige de sortie par montage flottant: accepte désalignement angulaire et radiaux sans engendrer de frottements parasites

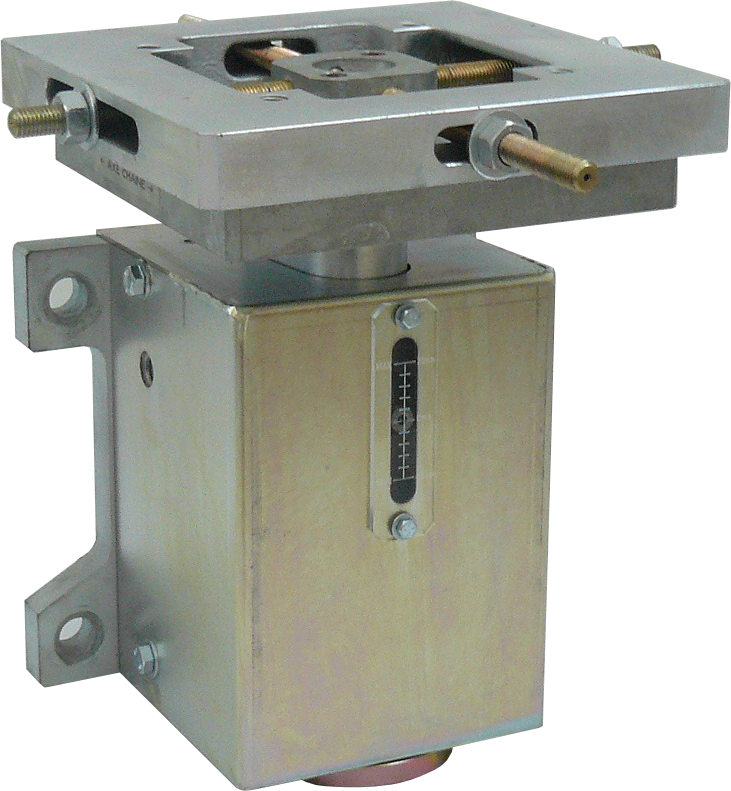

VAM 50-5000 – Type F

Vérin Alignement Micrométrique
  • Supporte des solides sans les déformer, avec des montages isostatiques: grande raideur axiale et grande stabilité
  • Course verticale maxi : 50 mm
  • Résolution : 5µm
  • Capacité de charge : Verticale Y (±48kN), Radiale X et Z (50% de la charge verticale limitée à 9kN)
  • Masse actionneur : 55 Kg
  • ISO 8
Télécharger la fiche produit
: VAM 50-5000 – Type F

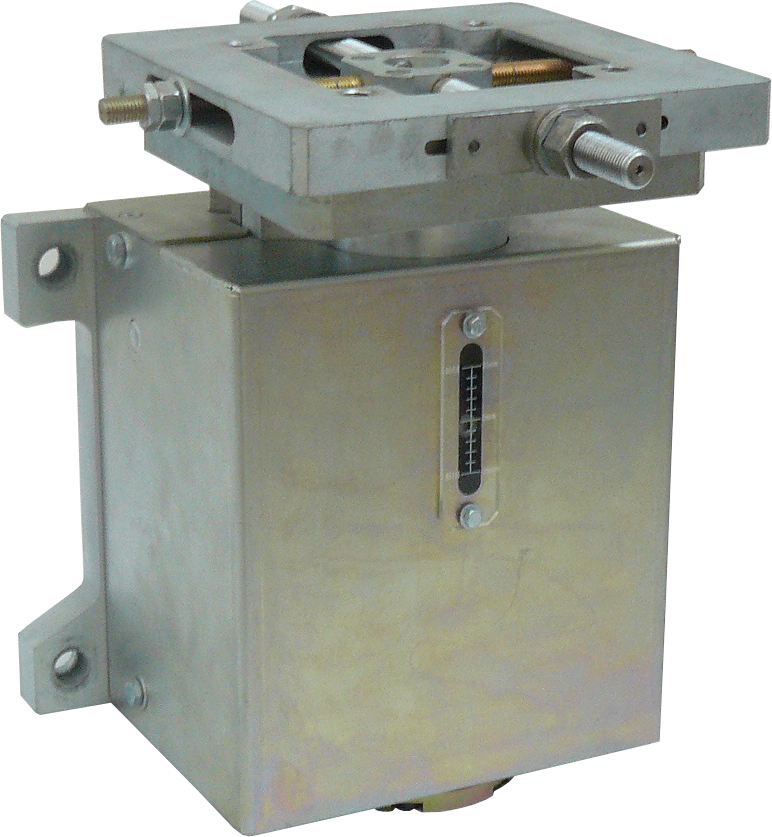

VAM 50-5000 – Type E

Vérin Alignement Micrométrique
  • Supporte des solides sans les déformer, avec des montages isostatiques: grande raideur axiale et grande stabilité
  • Course verticale maxi : 50 mm
  • Résolution : 5µm
  • Capacité de charge : Verticale Y (±27.5kN), Radiale Z (150% de la charge verticale), Radiale X (25% de la charge verticale)
  • Masse actionneur : 70 Kg
  • ISO 8
Télécharger la fiche produit
: VAM 50-5000 – Type E

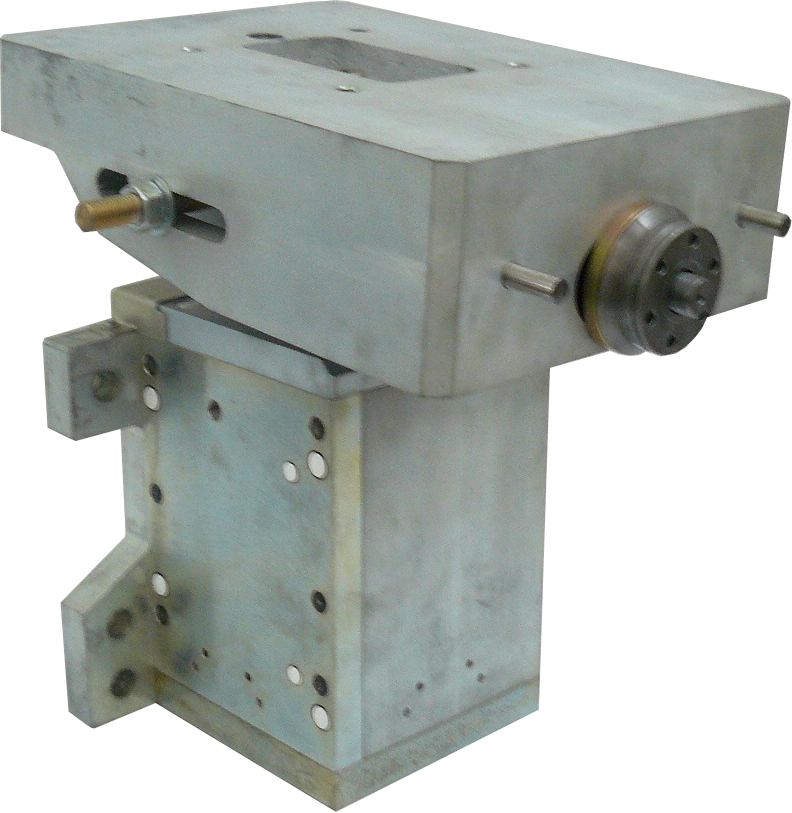

VAM 50-5000 – Type D

Vérin Alignement Micrométrique
  • Supporte des solides sans les déformer, avec des montages isostatiques: grande raideur axiale et grande stabilité
  • Course verticale maxi : 50 mm
  • Résolution : 5µm
  • Capacité de charge : Verticale Y (30kN), Radiale Z (380% de la charge verticale), Radiale X (100% de la charge verticale)
  • Masse actionneur : 109 Kg
  • ISO 8
Télécharger la fiche produit
: VAM 50-5000 – Type D

VAM 50-5000 – Type C

Vérin Alignement Micrométrique
  • Supporte des solides sans les déformer, avec des montages isostatiques: grande raideur axiale et grande stabilité
  • Course verticale maxi : 50 mm
  • Résolution : 5µm
  • Capacité de charge : Verticale Y (±30kN), Radiale X et Z (50% de la charge verticale limitée à 5kN)
  • Masse actionneur : 40 kg
  • ISO 8
Télécharger la fiche produit
: VAM 50-5000 – Type C

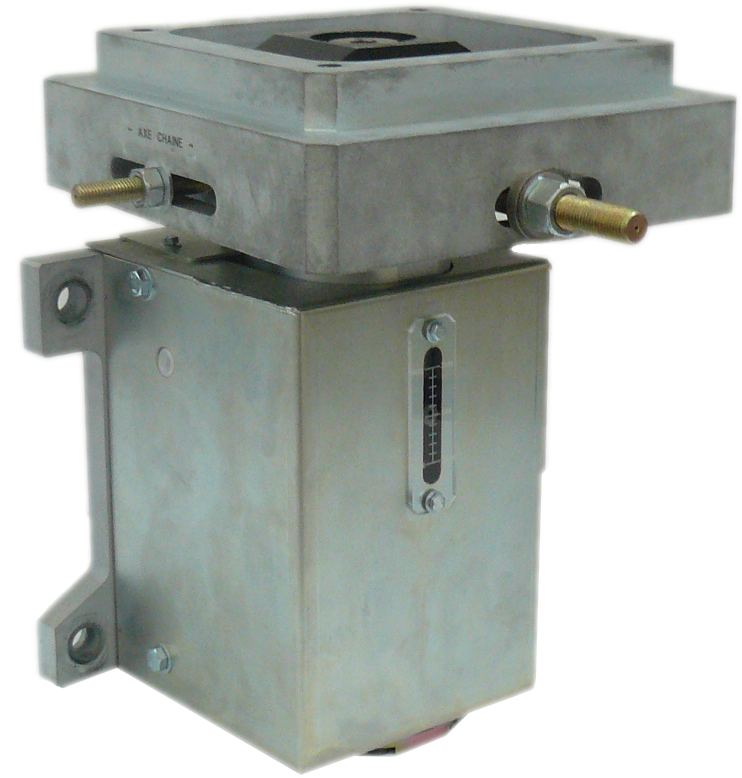

VAM 50-5000 – Type B

Vérin Alignement Micrométrique
  • Supporte des solides sans les déformer, avec des montages isostatiques: grande raideur axiale et grande stabilité
  • Course verticale maxi : 50 mm
  • Résolution : 5µm
  • Capacité de charge : Verticale Y (±13.5kN), Radiale Z (150% de la charge verticale), Radiale X (150% de la charge verticale)
  • Masse actionneur : 63 Kg
  • ISO 8
Télécharger la fiche produit
: VAM 50-5000 – Type B

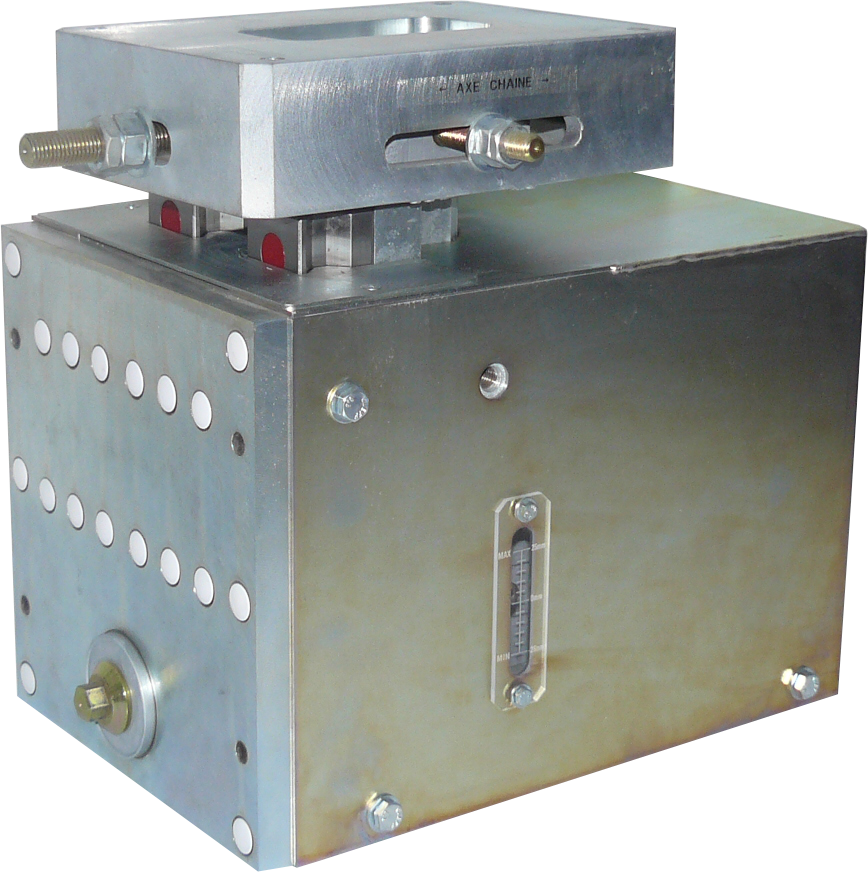

VAM 50-5000 – Type A

Vérin Alignement Micrométrique
  • Supporte des solides sans les déformer, avec des montages isostatiques : grande raideur axiale et grande stabilité
  • Course verticale maxi : 50 mm
  • Résolution : 5µm
  • Capacité de charge : Verticale Y (62.5kN), Radiale Z (31% de la charge verticale), Radiale X (15% de la charge verticale)
  • Masse actionneur : 94 Kg
  • ISO 8
Télécharger la fiche produit
: VAM 50-5000 – Type A

µVMR 4-15-5

Vérin miniature
  • Course : 15mm
  • Motorisation : Coreless DC, 5 Vdc
  • Vitesse nominale : 3 à 5mm/s
  • Force nominale : 2N (en traction et en poussée)
  • Force max : 5N (en traction et en poussée)
Télécharger la fiche produit
: µVMR 4-15-5

µVMR 7-20

Micro Vérin électrique DC
  • Encombrement minimal
  • Course : 7mm
  • Système anti-rotation de la tige
  • Tension de -5 à + 5Volts CC
  • Motoréducteur CC
  • Tige Ø8
  • Taraudage M4
Télécharger la fiche produit
: µVMR 7-20
verin-miniature-micro-VMR20-50-12V

µVMR20-50 12V

Vérin miniature robotique
  • Encombrement minimal
  • Déplacement irréversible
  • Système anti-rotation de la tige
  • Pilotage en régulation de vitesse
  • Effort de poussée : jusqu’à 100N
  • Effort axial maximal de blocage : jusqu’à 70N
  • Course : 20mm
  • Compatible : tout inox, tige étanche
Télécharger la fiche produit
: µVMR20-50 12V
verin-miniature-micro-VMR20-50

µVMR20-50 24V

Vérin miniature robotique
  • Encombrement minimal
  • Déplacement irréversible
  • Système anti-rotation de la tige
  • Pilotage en régulation de vitesse
  • Effort de poussée : jusqu’à 60N
  • Course : 20mm
  • Résolution : 1.35µm par imp
  • Compatible : tout inox, tige étanche
Télécharger la fiche produit
: µVMR20-50 24V
verin-miniature-microVMP-35-100-60

µVMP35-100-60

Vérin miniature
  • Encombrement minimal
  • Déplacement irréversible
  • Système anti-rotation de la tige
  • Pilotage en régulation de vitesse
  • Effort de poussée : jusqu’à 60N
  • Résolution : 100nm
  • Course : 35mm
  • Masse : 250g
Télécharger la fiche produit
: µVMP35-100-60
verin-miniature-micro-VMP4-100-60

µVMP4-100-60

Vérin miniature
  • Encombrement minimal
  • Déplacement irréversible
  • Système anti-rotation de la tige
  • Effort de poussée : jusqu’à 60N
  • Course : +/-2mm
  • Résolution : 100 nm
  • Compatible : UHV, étuvage 120°C
Télécharger la fiche produit
: µVMP4-100-60
verin-VMR-65-1000-HT

Actionneur VMR 65-1000-HT

Haute température - Haute Dynamique
  • Asservissement de charge élevée avec vitesse et précision
  • Motorisation en environnement sévère
  • Efforts bidirectionnels jusqu’à 1000N à 40mm/s
  • Course : 65 mm
Télécharger la fiche produit
: Actionneur VMR 65-1000-HT
verin-micro-positionnement-VMP-29-50-3800

VMP 29-50-3800

Vérin de micro-positionnement
  • Moteur pas à pas hybride
  • Système anti-rotatif de la tige
  • Déplacement irréversible
  • Compatibilité environnement propre (10 à 10 000) et vide (10-6mbar)
  • Course : 29mm
  • Résolution : 0.05µm / pas moteur
Télécharger la fiche produit
: VMP 29-50-3800
verin-micro-positionnement-ballon-sonde-fireball

VMP pour ballon sonde scientifique

Compatible vide et aux température extrêmes
  • Codeur linéaire optique de résolution 50nm
  • Vitesse : > 12mm/s
  • Course : 60mm
  • Charge axiale : 10 à 50 N sans jeu axial
  • Fonctionnement de -60°C à +60°C sans réchauffage ou refroidissement avec intégration sonde de température & résistance chauffante
verin-de-micro-positionnement-VMP-30-50-100

VMP 30-50-100

Vérin de micro-positionnement
  • Moteur pas à pas hybride
  • Déplacement irréversible
  • Système anti–rotatif de la tige
  • Précis, léger, robuste, compact et rigide
  • Course : jusqu’à 35mm
  • Résolution : 5µm = 49 pas moteur
Télécharger la fiche produit
: VMP 30-50-100
verin-micro-positionnement-VMP-30-30-300

VMP 30-30-300

Vérin de micro-positionnement
  • Système anti-rotation de la tige
  • Motoréducteur pas à pas
  • Déplacement irréversible
  • Course : 30mm
  • Résolution : 55nm / pas moteur
  • ISO 5
Télécharger la fiche produit
: VMP 30-30-300
verin-micro-positionnement-VMP-40-6000-80

VMP 40-6000-80

Vérin de micro-positionnement
  • Moteur pas à pas hybride
  • Mouvement de translation irréversible
  • Système anti-rotation de la tige
  • Course maxi :< 35.75 mm
  • Résolution : 6.25µm/pas moteur
  • ISO 5
  • Disponible en version LMJ
Télécharger la fiche produit
: VMP 40-6000-80
verin-micro-positionnement-VMP-10-100-60

VMP 10-100-60

Vérin de micro-positionnement
  • Système anti-rotation de la tige
  • Motoréducteur pas à pas
  • Déplacement irréversible
  • Course : 10mm
  • Résolution : 0.054 µm/ pas moteur
  • ISO 6
  • Existe en version LMJ
Télécharger la fiche produit
: VMP 10-100-60

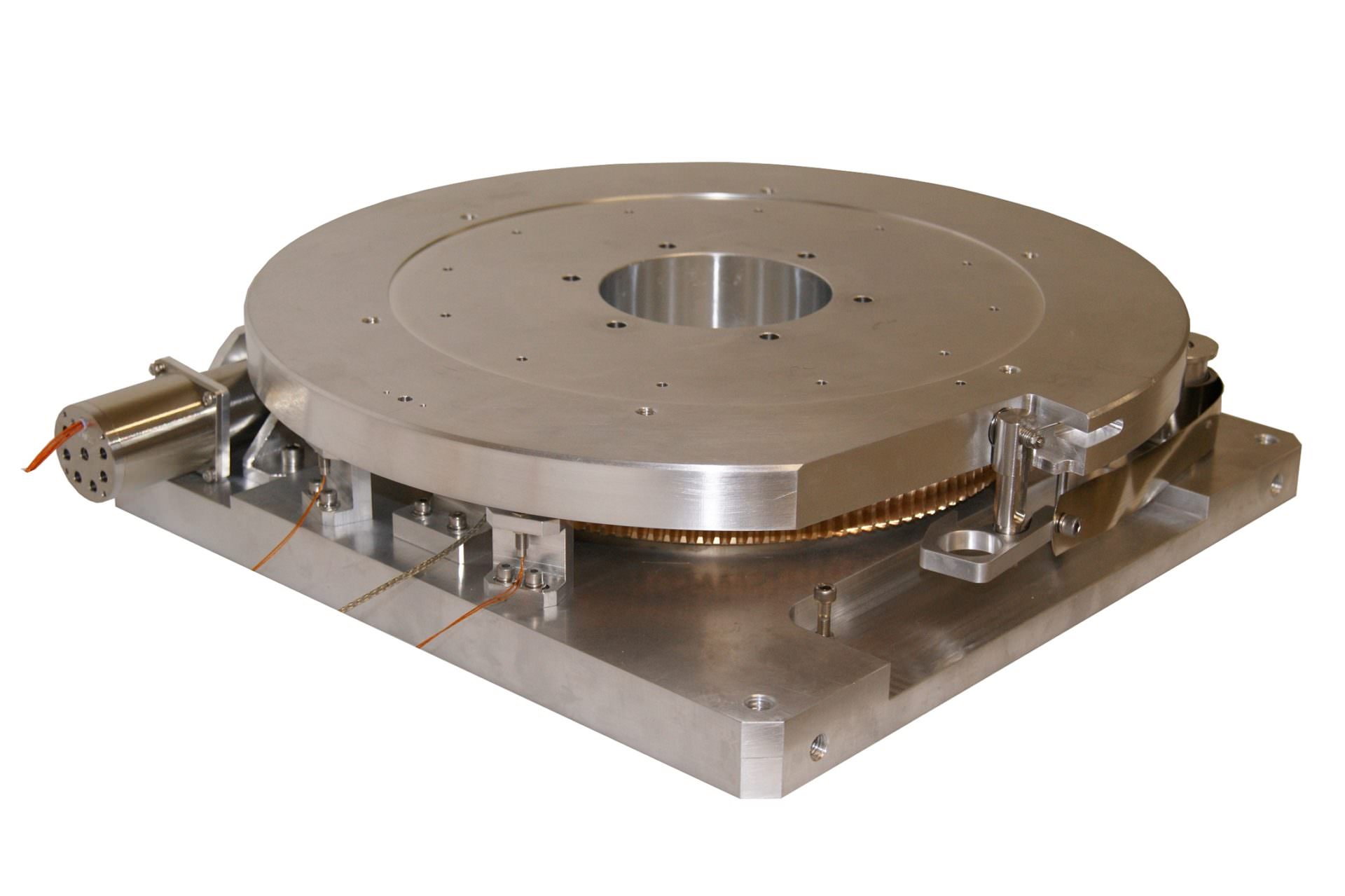

table-rotative-micrometrique

Table rotative TRM

  • Motoréducteur pas à pas
  • Dispositif de rattrapage de jeu: stabilité de position hors énergie
  • Course : multi-tours
  • Résolution : 5µrad min
  • Vitesse : jusqu’à 10°/s
Table-nano-positionnement-TNP-XY

TNP XY 20-30-C

Configuration sur deux axes : XY
  • Moteur pas à pas hybride, bipolaire, 400 pas/tour
  • Guidage à bille sans recirculation, doux, précis et sans frottement
  • Résistant et stable
  • Course : 20mm
  • Résolution : 40nm
Télécharger la fiche produit
: TNP XY 20-30-C
photo table nano positionnement NLS 2 axes

NLS II : XY

Table de Positionnement nanométrique
  • Motorisation: moteur électromagnétique sans fer
  • Pilotage en boucle ouverte ou fermée
  • Compatible avec application sous-vide et ultra-vide (10-9mbar)
  • Résolution nanométrique
  • Rectitude : 1µrad/ ±30 nm (course de 5 nm)
Télécharger la fiche produit
: NLS II : XY
Table de micro positionnement miniature

µTMP 16

Table de Micro Positionnement miniature
  • Course : 16 mm
  • Finition aluminium
  • Encombrement minimal : 40x40x18, plateau 25x25
  • Application : positionner ou non un filtre dans un faisceau laser
Télécharger la fiche produit
: µTMP 16

Tous nos produits
