Scan 2ϴ

T2ϴ-40-1

Système intégré 2ϴ
Encodeur rotatif incrémentiel 13bits
Structure en aluminium
Connecteurs sub-D9
Espace entre la surface active et l'axe de rotation <50µm

Télécharger la fiche produit

: Scan 2ϴ

Miroir Déformable 2PW Laser ∅ 400mm

Correction de front d'onde

Technologie originale brevetée centrée sur les besoins des lasers intenses
Correction de front d’onde avec une précision nanométrique
Pas d’effet de grille sur le faisceau laser
Interfaçable avec tout analyseur de front d’onde et logiciel de correction front d’onde
Ouverture : Ø400mm
Puissance : 2PW Laser
129 actionneurs
Capacité de correction : jusqu’à l’ordre 8 des polynômes de Zernike

Télécharger la fiche produit

: Miroir Déformable 2PW Laser ∅ 400mm

Actionneur AME100

Compensateur de gravité

4 ressorts statiques
4 ressorts dynamiques
Faibles hystérésies

Télécharger la fiche produit

: Actionneur AME100

µAME17 PC

Actionneur Micrométrique d'Effort

Alimentation : 24V
Courant nominal : 0.5A rms/phase
Résolution : 0.5mN/pas
Effort : ± 17 N
Hystérésis : 1%
Vitesse : jusqu'à 4N/s

Télécharger la fiche produit

: µAME17 PC

Contrôleur MD

Contrôleur multi-axes

Contrôle jusqu'à 54 moteurs pas à pas pour le miroir déformable
Alimentation : 115VAC-230VAC / 50-60Hz
Consommation électrique (max.) : 8A/230VAC - 16A/115VAC
Connecteurs miroir déformables : 6x prises femelles D-SUB-37
Température de stockage : -20°C à +70°C
Classe de protection : IP20

Télécharger la fiche produit

: Contrôleur MD

Porte échantillon 5 axes

2 platines de translation horizontales X Y
1 platine de translation verticale Z
1 platine de rotation RZ
1 platine goniométrique RZ

Télécharger la fiche produit

: Porte échantillon 5 axes

Bender

Pliage bidirectionnel 1D ou 2D

Réalise des courbures contrôlées
Pliage bidirectionnel 1D ou 2D
Mesure les caractéristiques de petits échantillons de moins de 3x3mm sous vide
Recherche sur les puces ultra fines

Télécharger la fiche produit

: Bender

Bobineuse de fibre optique

Machine de bobinage

Plusieurs types de bobinage : offest, décalages, angle d'inversion, position de départ, d'accélération, ...
Vitesse de bobinage : 0 à 100 m/min
Bobinage à spires droites ou croisées
3 types de bobines de réception
Tension de la fibre par danseur : 25 à 250g

Télécharger la fiche produit

: Bobineuse de fibre optique

Assemblage de connecteurs optiques

Alignement actif de fibre optique

Alignement actif de fibre optique par rapport à une férule/lentille/connecteur
Collage de fibre optique par diodes UV
Mesure en temps réel : pendant l'alignement et avant, pendant et après collage
Course des axes : ± 2,5 mm
Diodes UV : 1 400 mW/cm² @365 nm

Télécharger la fiche produit

: Assemblage de connecteurs optiques

Guipeuse de fibre optique

Machine d'habillage de fibre optique

Protection de la fibre par un textile type kevlar
Renforcement de la fibre
Marché Photonique et Défense

Télécharger la fiche produit

: Guipeuse de fibre optique

Banc Spectral

Caractérisation de filtres spatiaux

Précision des mesures de flux : ±0,5% en transmission et en réflexion
Angle d'incidence de la mesure en transmission : de 0° à 30°
Angle d'incidence de la mesure en réflexion : 5°
Longueurs d'onde mesurées : de 350nm à 1100nm
Equipé de 6 diaphragmes
Taille max. des composants mesurables : 200mm x 200mm

Télécharger la fiche produit

: Banc Spectral

Miroir Déformable 10PW Laser

Correction de front d'onde

Technologie originale brevetée centrée sur les besoins des laséristes
Correction de front d’onde avec une précision nanométrique
Pas d’effet de grille sur le faisceau laser
Interfaçable avec tout analyseur de front d’onde et logiciel de correction front d’onde
Ouverture : de Ø25mm à Ø800mm
Puissance : 10PW Laser
250x250mm²

Télécharger la fiche produit

: Miroir Déformable 10PW Laser

PHOTOMATIQ

Machine de packaging photonique

Production automatisée de boîtiers optiques
Distribution automatique des matériaux adhésifs
Processus d'alignement actif
Résolution submicronique

Télécharger la fiche produit

: PHOTOMATIQ

Miroir déformable

MD-AME

Technologie originale brevetée centrée sur les besoins des laséristes
Correction de front d’onde avec une précision nanométrique
Pas d’effet de grille sur le faisceau laser
Très bonne linéarité (>99%)
Large gamme de taille de Ø22 à Ø800mm
Rack de contrôle inclus
Boucle d’optique adaptative complète disponible via un consortium: LASQUA (http://www.lasqua.fr/)
Interfaçable avec tout analyseur de front d’onde et logiciel de correction front d’onde

Télécharger la fiche produit

: Miroir déformable

Miroir déformable refroidi

Optique Active de Haute Puissance

Technologie brevetée
Développé en collaboration avec Imagine Optic
Equipé d’un réseau d’actionneur Micrométrique d’Effort (AME ): 47 actionneurs
Défauts de polissage du miroir et aberrations corrigés par des actionneurs de micro force
Pas d’effet de grille sur le faisceau laser
Hystérésis plus faible qu’avec les actionneurs piézo (0.1% au lieu de 10%)
Stabilité long terme
Rack de contrôle inclus

Télécharger la fiche produit

: Miroir déformable refroidi

Miroir Déformable Spatial

MD-AME Space

Corrections du front d’onde pour applications spatiales
Améliore la qualité de l’imagerie des télescopes spatiaux
Faible hystérésis
Très faible consommation d’énergie

Télécharger la fiche produit

: Miroir Déformable Spatial

Miroir Déformable MD-AME-IR

Applications laser Infrarouge

Aberrations corrigées par des actionneurs de micro force
Aucun effet d'impression sur la surface optique
Excellente linéarité (< à 99%)
Faible histérésis (<0,1%)
Haute stabilité hors énergie
Haute stabilité long terme et hors alimentation électrique
Convient pour un laser de puissance moyenne élevée jusqu'à 2,5 kW
Rack de contrôle inclut

Télécharger la fiche produit

: Miroir Déformable MD-AME-IR

Miroir ILAO

Intensive Laser Adaptive Optics

Technologie brevetée
Développé en collaboration avec Imagine Optic
Equipé d’un réseau d’actionneur Micrométrique d’Effort (AME) : 37 ou 52 actionneurs
Hystérésis plus faible qu’avec les actionneurs piézo (0.1% au lieu de 10%)
Répartition uniforme des efforts sur la surface de contact
Pas de frottement, ni d’effets d’empreinte sur le miroir
Stabilité long terme
Disponible en plusieurs modèle, plusieurs taille, etc.

Télécharger la fiche produit

: Miroir ILAO

Monture Gimbal 605mm

Monture motorisée pour application laser

Motorisé GIMBAL par deux actionneurs TMP 29
Grande stabilité vibratoire
Diamètre optique : 605mm +/- 5mm
Epaisseur optique : 80 mm +/- 5mm
Charge utile : jusqu’à 60kg

Télécharger la fiche produit

: Monture Gimbal 605mm

Grande monture cinématique

Monture motorisée grand miroir

Grande stabilité vibratoire
Résolution : 0.0333 µm/ pas moteur
Précision : < 75nm + 5% de la course
Hystérésis : < 5 µm
Charge utile : 150kg

Télécharger la fiche produit

: Grande monture cinématique

Monture motorisée multi-axes

Optiques compresseur PETAWAT

Positionneur 4 axes (2 translations et 2 rotations) de miroir
Produit équipé d’une table XYZ et de 4 actionneurs
Fonction d’insertion et d’escamotage de miroir de diagnostic et de fibres optiques

Télécharger la fiche produit

: Monture motorisée multi-axes

Monture Gimbal 2 pouces

Monture motorisée compacte

Motorisée par 2 actionneurs miniatures
Type de motorisation : pas à pas hybride 24V
Pilotage : boucle ouverte
Course angulaire : +/- 20 deg
Stabilité : irréversible hors alimentation
Répétabilité : <100µrad RMS

Monture Gimbal

Pour optique de grande taille

Diamètre du miroir : 1500mm
Charge embarquée maximal : 550kg
Compatible : vide, salle propre
Résolution Azimuth et élévation : 10µrad

Télécharger la fiche produit

: Monture Gimbal

Monture motorisée Tip-Tilt

Monture motorisée miniature

Encombrement minimal
Grande qualité de guidage
Course angulaire: +/- 3deg
Vitesse: 0.25 deg/s
Résolution: 4µrad par pas

Télécharger la fiche produit

: Monture motorisée Tip-Tilt

Unité de stabilisation d’image pour grands instruments

Fast Steering Mirror

Inclinaison angulaire maximale : ±30 mrad
Vitesse angulaire maximale : 1,26 rad/s
Accélération angulaire maximale : 3,5 rad/s²
Résolution angulaire : 10µrad
Puissance totale dissipée de 4W
Electronique de commande 16 bits

Télécharger la fiche produit

: Unité de stabilisation d’image pour grands instruments

Bender actif

En montage KB

Equipé de 2 actionneurs générateurs de courbure de type AME et de 2 positionneurs
Produit compatible environnement classe de propreté ISO6
Translation TX : Course +/- 10mm, Résolution 1µm
Rotation θY : Course +/- 30mrad, Résolution 5µrad
Actionneur pousseur : Plage d’effort 0 à 40N, Résolution 5mN

Courbeur de miroir actif

Avec positionneurs et actionneurs de correction

Equipé d’actionneurs générateurs de courbure (type AME), actionneurs de correction (type µAME) et positionneur.
Dispositif positionné en translation et rotation
Translation TX: Course +/-10mm, Résolution 1µm
Rotation θY : Course +/- 30mrad, Résolution 5µrad
Actionneur pousseur : plage d’effort 0 à 40N, Résolution 5mN
Actionneur correction : Plage d’effort +/- 7N, Résolution 1mN

Télécharger la fiche produit

: Courbeur de miroir actif

Courbeur de miroir avec positionneur

Système de miroir de focalisation de rayons X

Equipé de 2 actionneurs générateurs de courbure de type AME et de 2 positionneurs
Produit compatible environnement classe de propreté ISO6
Translation TX : Course +/- 10mm, Résolution 1µm
Rotation θY : Course +/- 30mrad, Résolution 5µrad
Actionneur pousseur : Plage d’effort 0 à 40N, Résolution 5mN

Télécharger la fiche produit

: Courbeur de miroir avec positionneur

Vidéo télécope VTA 100

Pour contrôles d'alignement

Effectue des contrôles d’alignement
Mise au point télécommandée depuis le boîtier électrique
Dispositif adapté à l’ambiance atelier
Distance de visée : 90 cm à ∞
Option de réglage, support de lunette, cible spéciales…
Développé avec un outillage d’alignement

Table rotative miniature µTRM

Table de petite taille
Motoréducteur pas à pas
Dispositif de rattrapage de jeu : stabilité de position hors énergie
Course : Multitours
Résolution : 5µrad min
Vitesse : jusqu’à 20°/s

Télécharger la fiche produit

: Table rotative miniature µTRM

photo-table-rotative-miniature-TRMA-360-15-70-10

Table rotative miniature µTRMA 360-1570-10

Rotation irréversible de haute précision
Petite taille
Vitesse : Jusqu’à 15 tours/mn
Resolution : 1.57 mrad/pas

Télécharger la fiche produit

: Table rotative miniature µTRMA 360-1570-10

Table rotative TRMA

Motoréducteur pas à pas
Capacité en charge : 1500N
Mouvements de rotation très précis
Précision : 35µrad sur 5°
Vitesse : 0.2°/s

Télécharger la fiche produit

: Table rotative TRMA

Table rotative TRM

Motoréducteur pas à pas
Dispositif de rattrapage de jeu: stabilité de position hors énergie
Course : multi-tours
Résolution : 5µrad min
Vitesse : jusqu’à 10°/s

Télécharger la fiche produit

: Table rotative TRM

verin-micro-positionnement-VMP-10-100-60

Vérin VMP 10-100-60

Vérin de micro-positionnement

Système anti-rotation de la tige
Motoréducteur pas à pas
Déplacement irréversible
Course : 10mm
Résolution : 0.054 µm/ pas moteur
ISO 6
Existe en version LMJ

Télécharger la fiche produit

: Vérin VMP 10-100-60

TMP 4-50-200

Disponible avec codeur magnétique

Charges supportées : jusqu’à 50N
Motoréducteur pas à pas
Guidage à billes sans recirculation
Course : 4mm
Résolution : 50nm / pas moteur
ISO 6
Durci nucléaire
Disponible avec ou sans codeur magnétique

Télécharger la fiche produit

: TMP 4-50-200

TMP 29-33-300

Version ultra rigide

Chambre supportées : jusqu'à 300N
Motoréducteur pas à pas
Guidage linéaire à recirculation de billes
Course : 29mm
Résolution : 33nm / pas moteur
ISO 6
Durci nucléaire
Existe en différentes courses

Télécharger la fiche produit

: TMP 29-33-300

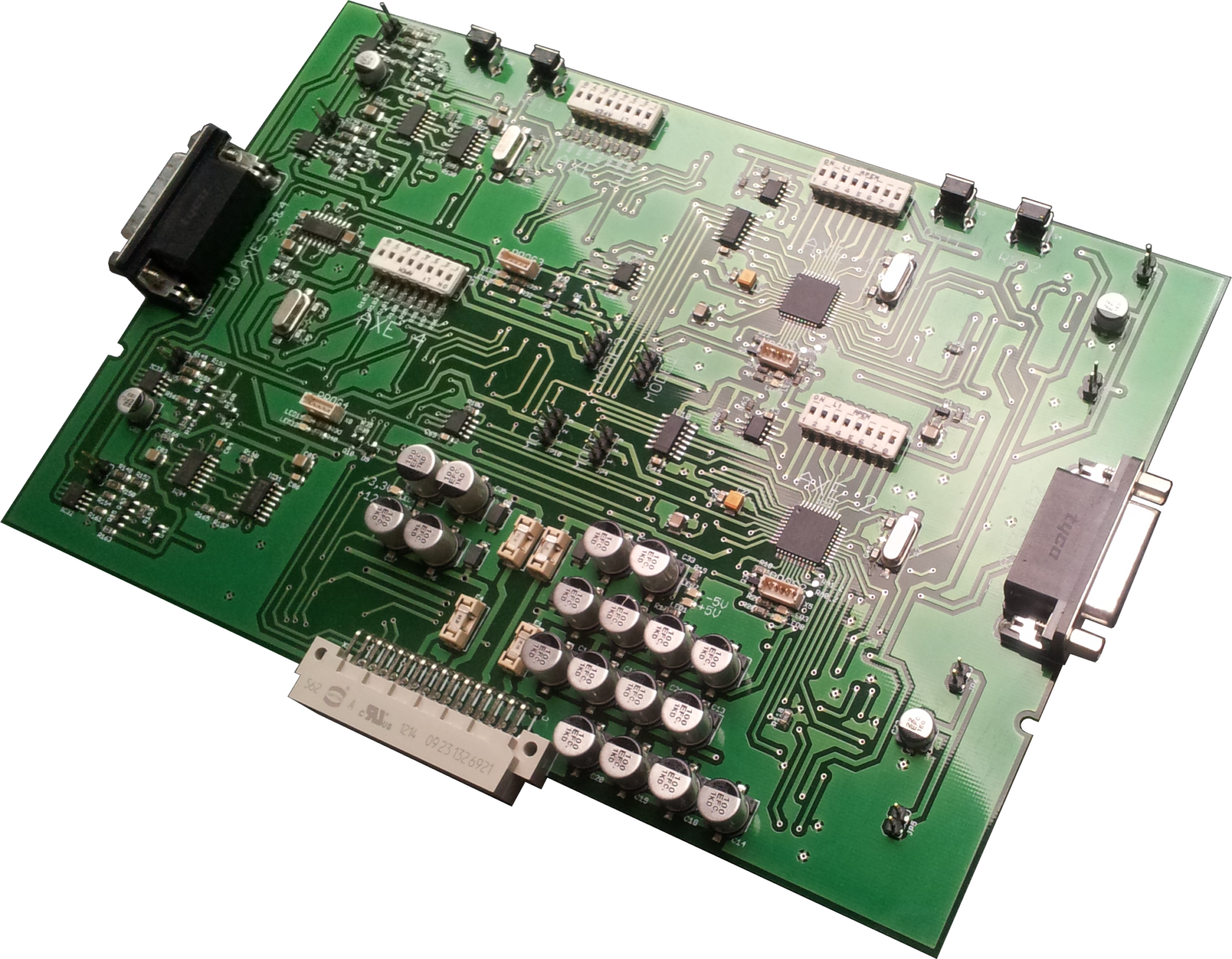

Contrôleur 4 axes

Moteur CC avec codeur

Mouvement absolu et relatif
Déplacement moteur asservi sur codeur optique intégré à l’actionneur
Fins de course (positif et négatif) pouvant être inversés/désactivés par configuration logicielle
Alimentation: +3.3V, +5V, -5V et +12V
Communication: CAN et RS485 ( ASCII)
Poids: 350 g

Télécharger la fiche produit

: Contrôleur 4 axes

Rack de pilotage – CAN

Commande par CAN

Avec lecture codeur incrémental & ENDAT
16 moteurs pas à pas
Commande par bus CAN, Ethernet ou USB
Déplacement absolu et relatif
Avance moteur par pas entier ou demi-pas
Moteur type bipolaire
Dimensions 450mm x 3U x 210mm

Télécharger la fiche produit

: Rack de pilotage – CAN

Rack de pilotage – PROFINET

Commande par PROFINET

Avec lecture codeur incrémental et ENDAT
12 moteurs pas à pas
Déplacement absolu et relatif
Avance moteur par pas entier ou demi pas
Moteur type bipolaire
Dimensions : 450mm x 3U x 210mm

Télécharger la fiche produit

: Rack de pilotage – PROFINET

Positionneur multi-axes AXOC

Positionneur multi-axes de miroirs de focalisation

Positionneur KB
Compact, grande rigidité et stabilité élevée
Compatible avec l’Ultra vide
2 systèmes de positionnements : un à 6 axes (3 translations, 2 rotations et 1 rotation manuelle) et le deuxième à 5 axes (2 translations, 1 rotation et 2 rotations manuelles)
Course : +/- 5mm
Résolution : 5µm
Précision : 10µm
